Распределители (коллекторы), шкафы

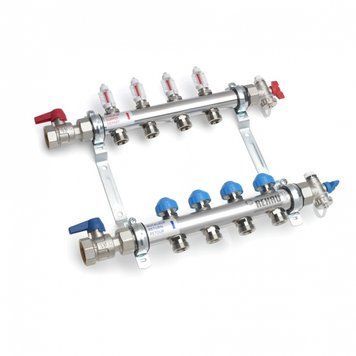

Распределительный коллектор представляет собой устройство с отверстием входной трубы и несколькими выходами для подключения контуров теплого пола. Выходы оснащаются специальными расходомерами, позволяющими регулировать объемы воды, которые будут подаваться на каждый контур. Необходимость использования коллектора для теплого пола объясняется тем, что часто для пола используются контуры разной длины. Если их подключить к обычной шине, то вода будет распределяться неравномерно из-за разных показателей гидравлического сопротивления. Расходомеры, которыми оборудован коллектор, позволяют отрегулировать подачу воды таким образом, чтобы каждый контур шел нужный объем теплоносителя. Таким образом, достигается одинаковая температура по всей площади пола.

Расходомеры, устанавливаемые на подающей гребёнке на каждом из патрубков, к которым подключены петли напольного отопления, позволяют регулировать потоки за счёт заужения и расширения просвета, через который жидкость поступает в конкретный контур. Использование расходомеров даёт возможность монтировать петли разной длины без ущерба для функционирования напольного отопления.

Выбирая распределительный коллектор отопления для системы напольного обогрева, необходимо заранее знать, сколько контуров планируется подключить. Рекомендуется выбрать устройства с запасом на один-два выхода, чтобы иметь возможность скорректировать проект системы и разбить протяжённый контур на две ветки либо подключить дополнительное оборудование (манометр, термометр). На один коллектор можно подключить не более девяти петель, если контуров больше, устанавливают два и более распределительных блока.
